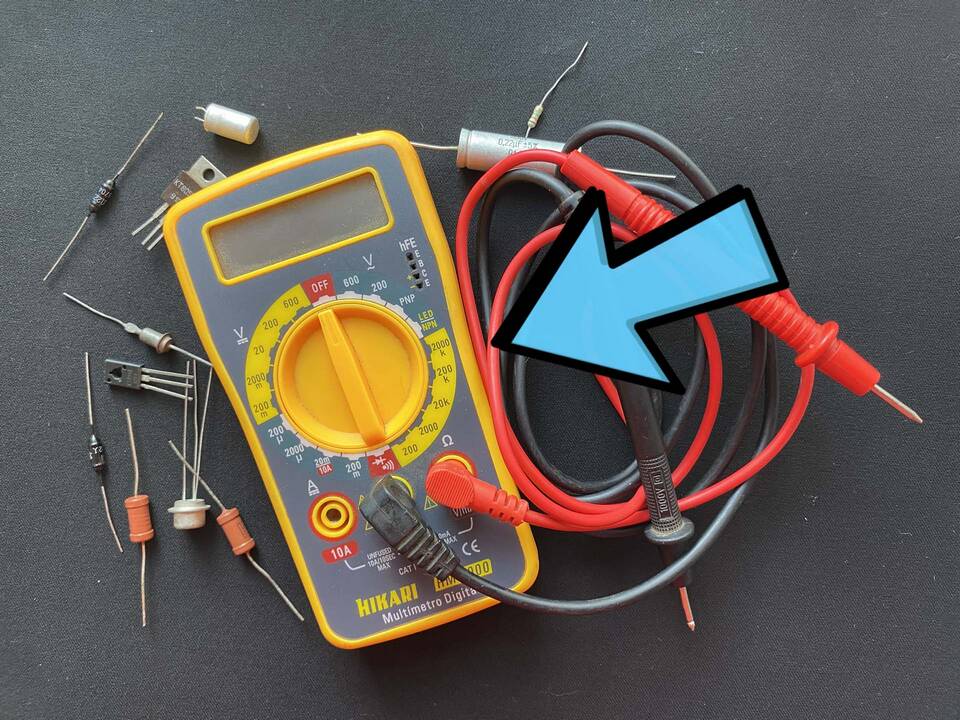

Мультиметр - это универсальный измерительный прибор для определения напряжения, силы тока, сопротивления и других электрических параметров. Данная инструкция поможет правильно использовать устройство.
Содержание
1. Подготовка к работе
1.1. Компоненты мультиметра
- Основной блок с дисплеем
- Щупы (красный и черный)
- Переключатель режимов
- Разъемы для подключения щупов
1.2. Подключение щупов
| Разъем | Назначение |
| COM | Черный щуп (общий) |
| VΩmA | Красный щуп для напряжения, сопротивления, малого тока |
| 10A | Красный щуп для измерения больших токов |
2. Измерение напряжения
2.1. Постоянное напряжение (DCV)
- Установите переключатель в зону DCV
- Выберите диапазон выше предполагаемого напряжения
- Подключите щупы параллельно цепи
- Считайте показания с дисплея
2.2. Переменное напряжение (ACV)
- Переключите в режим ACV
- Выберите подходящий диапазон
- Подключите щупы к источнику напряжения
- Прочитайте значение на экране
3. Измерение силы тока
| Тип измерения | Порядок действий |
| Малые токи (до 200mA) | Используйте разъем VΩmA, подключение последовательно |
| Большие токи (до 10A) | Подключите красный щуп в 10A, соблюдайте осторожность |
4. Измерение сопротивления
- Выключите питание измеряемой цепи
- Установите переключатель в зону Ω
- Выберите подходящий диапазон
- Подключите щупы к резистору или цепи
- Считайте показания
5. Дополнительные функции
- Прозвонка цепи (значок диода или звука)
- Проверка диодов
- Измерение температуры (на некоторых моделях)
- Измерение частоты
6. Меры безопасности
- Не измеряйте напряжение выше указанного в характеристиках
- При измерении тока соблюдайте полярность
- Не прикасайтесь к оголенным частям щупов
- При работе с высоким напряжением используйте защитные средства
7. Уход и хранение
- Храните прибор в сухом месте
- Извлекайте батарейки при длительном неиспользовании
- Очищайте корпус сухой тканью
- Избегайте механических повреждений
Правильное использование мультиметра требует понимания основ электротехники и соблюдения мер безопасности. При возникновении сомнений обратитесь к специалисту.
